DISPOSITIVO SEPARADOR

Óleo-Água Solução técnica, ambiental e econômica para retenção
de vazamento de óleo de transformadores de potência

Ideia: desenvolvimento de um novo processo/dispositivo para evitar a contaminação do solo de subestações elétricas em caso de derramamento de óleo, sendo ainda uma solução econômica e ecologicamente correta.

Inovação: criação de um novo sistema de prevenção de contaminação do solo através do princípio de “peneira molecular” para fazer o controle da saída de óleo na eventualidade de vazamentos de óleo mineral ou vegetal de transformadores de potência de subestações de energia. O dispositivo sinaliza in loco e remotamente.

Como funciona o Dispositivo:

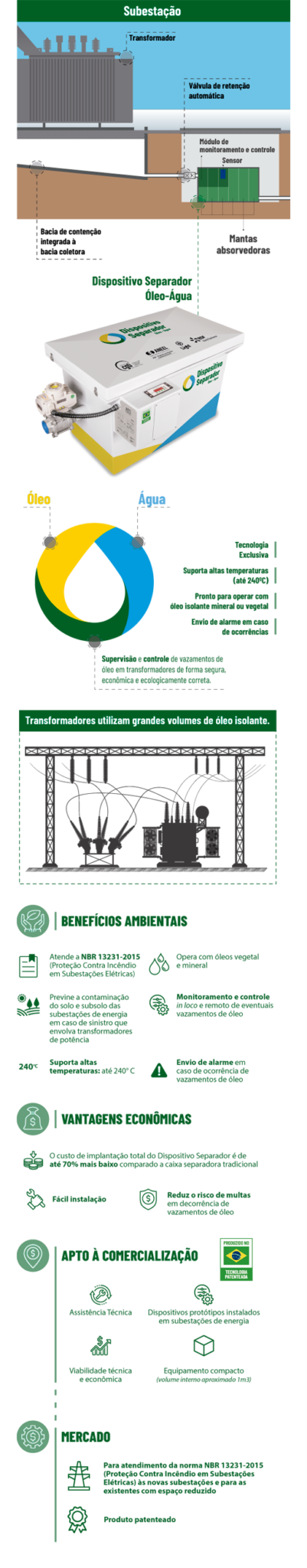

O Dispositivo Separador Óleo-Água (compacto) é instalado junto à bacia coletora dos transformadores em substituição a caixa separadora tradicional (de grandes dimensões e volume). O novo equipamento atua da seguinte forma na ocorrência de vazamento de óleo:
SEPARA a água e óleo, absorvendo o óleo em mantas especiais ou através do fechamento da válvula de retenção (em caso de vazamentos maiores), deixando passar somente a água;
DETECTA a presença de óleo pelo sensor instalado na Caixa Separadora;
RETÉM a passagem do óleo por meio de uma válvula (de retenção) que, ao ser comandada automaticamente pelos sensores, se fecha automaticamente retendo o fluxo que passaria pela caixa;
SINALIZA IN LOCO e REMOTAMENTE a presença de óleo a partir da identificação realizada pelo
sensor.
Transformadores de Potência são equipamentos essenciais nas subestações de energia. Eles utilizam grande quantidade de óleo isolante, que tem a função de isolamento elétrico e proporciona a troca de calor com o ambiente externo.

P&D ANEEL: Pesquisa Aplicada

Elaboração dos dois primeiros protótipos do Dispositivo Separador Óleo-Água.
• Seleção, testes de materiais e soluções para filtrar o óleo mineral;
• Levantamento de ocorrências de derramamentos de óleo de transformadores de potência de subestações: transformadores em situações adversas podem expelir até 10% de seu óleo isolante via tubos ou válvulas de alívio; ocorrências constantes de pequenos vazamentos de óleos e são eventuais eventos de grande proporção de óleo derramado.
• Levantamento de metodologias de prevenção de contaminação do solo por óleo derramado: sistema tradicional “bacia de contenção”, em concreto, sujeita a rachaduras; com alto custo para construção e com ocupação de amplo espaço físico;
• Nesta fase do projeto, o novo Dispositivo foi desenvolvido para suportar temperaturas até 130°C;
• Testes de materiais absorventes de óleo;
• Submissão de protótipo em modelo reduzido (25% menor do tamanho original) para avaliação de órgãos ambientais: FEEMA (Fundação Estadual de Engenharia e Meio Ambiente), do Rio de Janeiro e para a CETESB (Cia de Tecnologia de Saneamento Ambiental), do Estado de São Paulo;
• Atende a NBR 13231 – 2005 “Proteção contra incêndio em subestações elétricas”.

P&D ANEEL: Inserção de Mercado (em desenvolvimento)

O projeto visa avançar na viabilidade técnica e de produção em escala do Dispositivo Separador Óleo-Água.
• Novo design do Dispositivo;
• Estudos de mercado para a comercialização;
• Produção de protótipos;
• Licenciamento de fornecedores industriais;
• Divulgação e início de vendas do Dispositivo Separador Água-Óleo.
